Serie YSM / YSR · Bombas Centrífugas Verticales

Bombas
de Sumidero
para Lodos

Bombas centrífugas verticales sumergidas para lodos abrasivos de alta densidad. Sin sello de eje, sin agua de sellado. Intercambiables con marcas reconocidas a nivel mundial.

YSM — Aleación de Cromo YSR — Elastómero Sin sello de eje Alta densidad Equiv. Warman
Ver Parámetros Solicitar Cotización

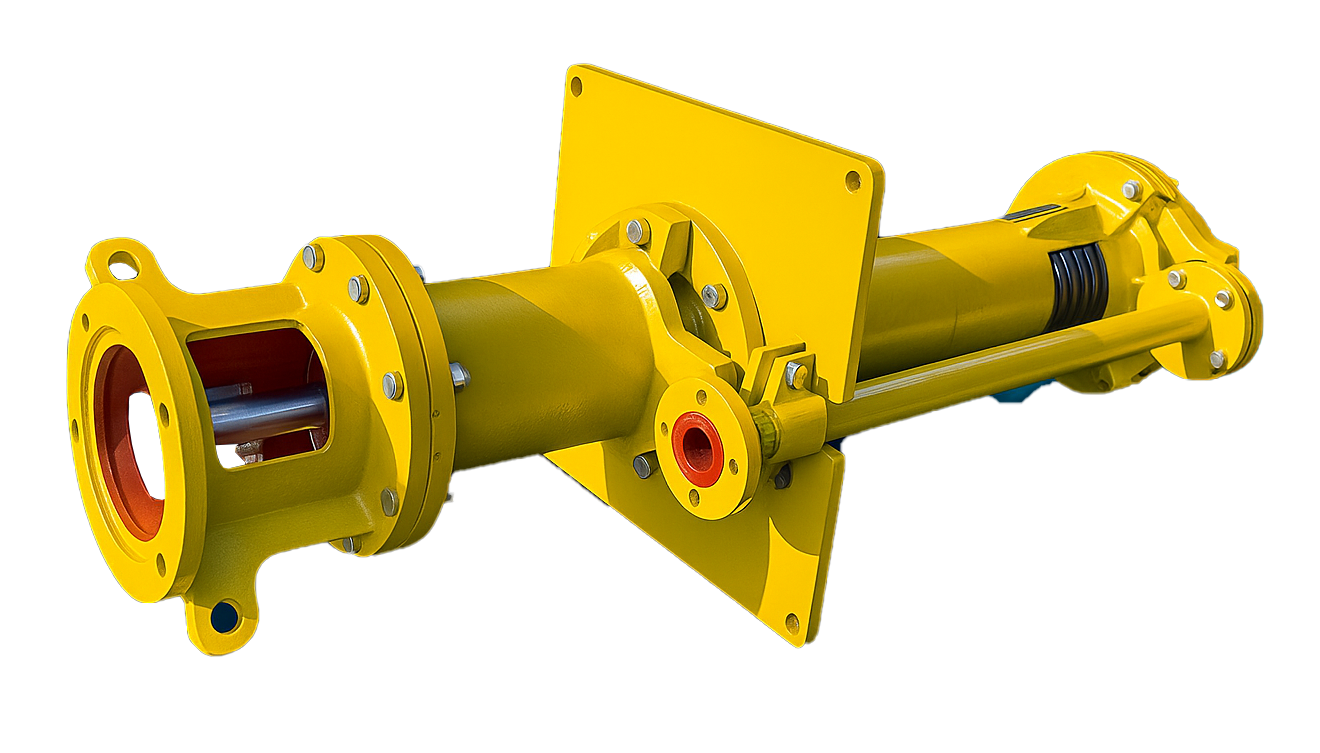

Bomba de Sumidero YOKA YSM/YSR
Sump Slurry Pump
7
Modelos disponibles
400
Caudal máx. (L/s)
200
Potencia máx. (kW)
65
Part. máx. (mm)
Bomba YSM/YSR
Bombas YSM / YSR
YOKA Bombas de Sumidero
Serie YS
Descripción del producto

Un trabajo en
conjunto para
mejor solución

Las bombas YSM/YSR son bombas centrífugas verticales para lodos, sumergidas en sumidero, para transportar lodos abrasivos de alta densidad con partículas gruesas. Operan con normalidad incluso con succión insuficiente.

Sin sello de eje ni agua de sellado. Todas las piezas húmedas están fabricadas con metal resistente al desgaste o revestimiento de elastómeros. Intercambiables con marcas reconocidas globalmente (equiv. Warman).

Desarrolladas junto a Maisver Mecanizados Ltda., seleccionando materiales y aleaciones óptimas para cada aplicación y ambiente de trabajo.

Sin sello de eje Alta densidad Aleación de cromo Elastómero R55 Equiv. Warman Bases 316L / galv.
Ventajas técnicas

Diseñadas para
durar más

Cada bomba YOKA nace de años reparando equipos fallidos en terreno. Mejoras donde los demás tienen debilidades.

01
Sin sello de eje
Eliminamos el sello de eje y el agua de sellado. Cero fugas, cero mantenimiento del sello. Operación simplificada en faenas remotas y menor tiempo de parada.
02
Piezas intercambiables
Compatibles con marcas reconocidas globalmente (equiv. Warman). Usa repuestos existentes en planta sin rediseñar instalación ni cambiar toda la tubería.
03
Dos líneas de material
YSM en aleación de cromo para máxima resistencia abrasiva. YSR con elastómero (caucho natural R55) para fluidos corrosivos o partícula fina.
04
Bases anticorrosivas
Bases galvanizadas, vulcanizadas en caucho o acero inoxidable 316L. Atención a las partes fuera del fluido, clave para la vida útil en ambientes agresivos.
05
Extensión "L" profundos
Eje longitudinal más largo con rodamiento guía reforzado. Movimiento suave en líquidos profundos. Longitudes hasta 3.600 mm según modelo.
06
Fácil mantenimiento
Diseño modular con partes numeradas. Reemplazo de impulsor, casing y backliner sin desmontar toda la instalación. Alta disponibilidad operacional.
Composición

Materiales de
fabricación

Dos configuraciones para adaptarse a cada tipo de fluido y condición operativa.

⚙️ YSM — Aleación de Cromo
ComponenteMaterial
Casing (Voluta)Aleación de cromo
Impeller (Impulsor)Aleación de cromo
Back Liner (Tapa trasera)Aleación de cromo
Column (Columna)Acero #20
Strainer (Rejilla succión)Aleación de cromo
Discharge Pipe (Descarga)Acero #20

Opcionales: Impulsor en acero inox 316L / Duplex 2205 · Tubo descarga en acero inox 316L · Eje en acero inox 316L / Duplex.

🔵 YSR — Elastómero (Caucho)
ComponenteMaterial
Casing (Voluta)Caucho natural R55
Impeller (Impulsor)Caucho natural R55
Back Liner (Tapa trasera)Caucho natural R55
Column (Columna)Acero revestido de goma
Strainer (Rejilla succión)Goma
Discharge Pipe (Descarga)Acero #20

Opcionales: caucho natural RT55, EPDM, Hypalon, Neopreno · Tubo descarga en HDPE, acero inox 316L o acero recubierto en goma.

Configuraciones

Tipos de entrada y construcción

⬇️
Estándar
Entrada directa por la carcasa. Configuración estándar para la mayoría de aplicaciones industriales. L = 0 mm.
🔽
Tubo succión + filtro
Tubo de succión con rejilla (strainer) para proteger el impulsor ante sólidos gruesos. Ideal con variación de nivel en sumidero.
🌀
Con agitador
Agitador integrado para mantener el lodo en suspensión. Recomendada para lodos de alta densidad con tendencia a sedimentar.
Ficha técnica

Parámetros de
rendimiento

Rango completo de modelos YSM/YSR. Intercambiables con equivalentes Warman.

Modelo YOKAEquiv. WarmanPot. máx. (kW) Part. máx. (mm)Caudal (m³/h)Caudal (L/s) Altura (m)Velocidad (RPM)Efic. máx. (%)Ø Impulsor (mm)
YSM40P(L)40P-SP151219.4 – 43.25.4 – 124.5 – 28.51000 – 220040188
YSR40P(L)40P-SPR151217.3 – 39.64.8 – 114 – 261000 – 220040188
YSM65Q(L)65QV-SP301523.4 – 1116.5 – 30.85 – 29.5700 – 150050280
YSR65Q(L)65QV-SPR301522.5 – 1056.25 – 29.25.5 – 30.5700 – 150051280
YSM100R(L)100RV-SP753254 – 28515 – 79.25 – 35500 – 120056370
YSR100R(L)100RV-SPR754064.8 – 28518 – 79.27.5 – 36600 – 120062370
YSM150S(L)150SV-SP11045108 – 47930 – 1338.5 – 40500 – 100052450
YSM200S(L)200SV-SP11065189 – 89152.5 – 247.56.5 – 37400 – 85064520
YSM250T250TV-SP20065261 – 108972.5 – 302.57.5 – 33.5400 – 75060575
YSM300T300TV-SP20065288 – 126780 – 3526.5 – 33350 – 70050610

M = Aleación de cromo · R = Elastómero (Rubber) · Caudal expresado al rendimiento máximo de eficiencia.

Datos operativos

Rango de
velocidades

Velocidades críticas según longitud de instalación L. Seleccione el modelo para ver su tabla.

L (mm)V. Mín. −20%V. RecomendadaV. Máx. +20%
900196524562948
1000162820362448
1200117214651758
15007799741169
1800556695884
2000456571685
2400324405486
2700259324388
3000212265318
L (mm)V. Mín. −20%V. RecomendadaV. Máx. +20%
900220627573309
1000181222652718
150084210531263
1800594743891
2000485606728
2400341426512
3000221276332
L (mm)V. Mín. −20%V. RecomendadaV. Máx. +20%
900260725843101
1000173321672600
150086810851302
1800631789947
2000524655786
2400378473568
3000253316379
L (mm)V. Mín. −20%V. RecomendadaV. Máx. +20%
900259032373885
1000214526823218
1500102712841541
18007339161100
2000602753904
2400428535642
3000280350420
L (mm)V. Mín. −20%V. RecomendadaV. Máx. +20%
900277434674160
1000231128893466
1500114314291715
180083110381246
20006908621035
2400499623748
3000334417501
L (mm)V. Mín. −20%V. RecomendadaV. Máx. +20%
900381747715726
1000313039134696
1500145918242189
1800103412921551
200084710581270
2400598748897
3000390488585
L (mm)V. Mín. −20%V. RecomendadaV. Máx. +20%
900338242285073
1000283535444253
1500143517932152
1800105213151578
200087810981317
2400640801961
3000433541649
L (mm)V. Mín. −20%V. RecomendadaV. Máx. +20%
900441255156618
1000365145645477
1500176122012642
1800126515821898
2000104413051566
24007479341121
3000494617741
L (mm)V. Mín. −20%V. RecomendadaV. Máx. +20%
900296937124454
1000250031253750
1500128716091931
180095211901428
20007989981197
2400587733880
3000400500601
L (mm)V. Mín. −20%V. RecomendadaV. Máx. +20%
900227028383406
1000191623952874
1500—12531504
18007499361123
2000632790949
2400471589706
3000327409490

L = Largo de la bomba en mm · Velocidad crítica en RPM · Extensión estándar L = 0 mm.

Sectores

Aplicaciones

Desde la alimentación por ciclones hasta remolienda, flotación y tratamiento de relaves.

⛏️
Minería
Concentración de cobre, oro y molibdeno. Remolienda, flotación y tratamiento de relaves.
🏗️
Mineral de Hierro
Plantas de procesamiento de mineral de hierro. Alta densidad con partículas gruesas.
🌿
Fertilizantes
Lodos químicamente activos. Compatible con EPDM y Hypalon para fluidos agresivos.
🏭
Alúmina
Industria de la alúmina y procesos Bayer. Lodos alcalinos con alta concentración de sólidos.
⚫
Lavado de Carbón
Lodos finos de carbón en circuitos de flotación y espesamiento.
🏖️
Excavación Arena
Extracción de arena y áridos. Alta resistencia a la abrasión por sílice.
💧
Lodo Orgánico
Tratamiento de aguas residuales, plantas RILES y lodos orgánicos con fibras.
🔄
Otros servicios
Fabricación bajo pedido mediante ingeniería inversa. Motor adaptado a su proceso.
